Page 15 - The Flame Effektfeuer Katalog 2019
P. 15

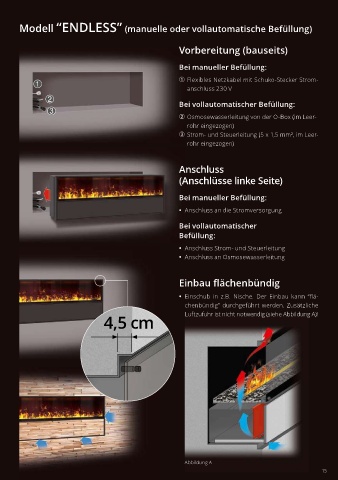

Modell “ENDLESS” (manuelle oder vollautomatische Befüllung)
Vorbereitung (bauseits)
Bei manueller Befüllung:
➀ Flexibles Netzkabel mit Schuko-Stecker Strom-
anschluss 230 V
Bei vollautomatischer Befüllung:
➁ Osmosewasserleitung von der O-Box (im Leer-
rohr eingezogen)
➂ Strom- und Steuerleitung (5 x 1,5 mm², im Leer-
rohr eingezogen)
Anschluss
(Anschlüsse linke Seite)
Bei manueller Befüllung:
• Anschluss an die Stromversorgung
Bei vollautomatischer
Befüllung:
• Anschluss Strom- und Steuerleitung
• Anschluss an Osmosewasserleitung
Einbau flächenbündig
• Einschub in z.B. Nische. Der Einbau kann “flä-
chenbündig” durchgeführt werden. Zusätzliche
4,5 cm Luftzufuhr ist nicht notwendig (siehe Abbildung A)!
Abbildung A
15
