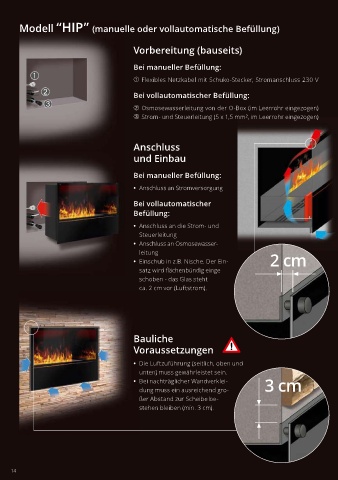

Page 14 - The Flame Effektfeuer Katalog 2019

Modell “HIP” (manuelle oder vollautomatische Befüllung)

Vorbereitung (bauseits)

Bei manueller Befüllung:
➀ Flexibles Netzkabel mit Schuko-Stecker, Stromanschluss 230 V
Bei vollautomatischer Befüllung:
➁ Osmosewasserleitung von der O-Box (im Leerrohr eingezogen)
➂ Strom- und Steuerleitung (5 x 1,5 mm², im Leerrohr eingezogen)

Anschluss
und Einbau
Bei manueller Befüllung:
• Anschluss an Stromversorgung

Bei vollautomatischer
Befüllung:
• Anschluss an die Strom- und
Steuerleitung
• Anschluss an Osmosewasser-
leitung
• Einschub in z.B. Nische. Der Ein- 2 cm
satz wird flächenbündig einge-
schoben - das Glas steht
ca. 2 cm vor (Luftstrom).

Bauliche
Voraussetzungen

• Die Luftzuführung (seitlich, oben und
unten) muss gewährleistet sein.
• Bei nachträglicher Wandverklei- 3 cm
dung muss ein ausreichend gro-
ßer Abstand zur Scheibe be-
stehen bleiben (min. 3 cm).

14
